PANEL TRASERO
jueves, 13 de marzo de 2014
CONEXIONES GRAFICAS
CONEXIONES GRAFICAS
Las diferentes conexiones
Los ordenadores disponen de una serie de conexiones, llamadas «puertos», que permiten al usuario conectar diferentes dispositivos hardware al equipo. Algunos de estos puertos están integrados en la placa base; otros, en cambio, están en laS tarjetas que se colocan en las ranuras de expansión, y ofrecen funcionalidades
específicas o amplían la cantidad de puertos del equipo; y otros incluso pueden encontrarse en dispositivos externos que se conectan al ordenador a través de otras conexiones.
Por otra parte, los cables ofrecen conectores que se insertan en los puertos, estableciéndose una correspondencia entre unos y otros.
1.1. Pines y contactos
La conexión entre puertos y conectores se realiza mediante la interconexión de los pines de ambos. Se denomina pin a «cada una de las patillas metálicas de un conector multipolar»; del mismo modo, se
define el término contacto como la «conexión entre dos partes de un circuito eléctrico». Por tanto, nos referiremos siempre a pines al hablar de este tipo de conexiones.
1.2. Formatos de conexión
Hay dos formatos de conexión: hembra, o female (F) y macho, o male (M), de modo que los pines de un enchufe macho deben corresponderse exactamente con los de un enchufe hembra, permitiendo así una conexión eléctrica y de datos. En general, los puertos ofrecen la parte hembra de la conexión (aunque no siempre es así) mientras que los conectores de un cable pueden poseer formatos
macho-macho o macho-hembra. Por analogía biológica, será macho aquella conexión cuyos pines se inserten en una conexión hembra. En general, se establece una correspondencia directa entre un conector
y un puerto, no solo en cuanto a formato (hembra y macho), sino también en cuanto a número de pines. Dadas las diferencias que se pueden dar entre tipos de puertos, es prácticamente imposible equivocarse al realizar una conexión. De hecho, las placas base y las tarjetas de expansión suelen tener coloreados los puertos y los conectores del cable para que no den lugar a confusión.
1.3. Alargadores, adaptadores y hubs
Además, podemos encontrar cables alargadores que disponen de dos conectores hembra-macho, que proporcionan más alcance a un puerto. Cuando los conectores hembra-macho son diferentes se denominan adaptadores, pues transforman un tipo de puerto o conector en otro; estos adaptadores pueden disponer o no de cable de extensión. Además, un mismo cable puede proporcionar varios conectores en uno de los extremos, denominándose adaptador múltiple o hub.Los puertos en los equipos seencuentran situados o en la placa base o en las tarjetas de expansión.
caso práctico inicial
a Conector DD-50 macho.
a Conector DD-50 hembra.
a Adaptador USB-PS/2.
a Cable adaptador COM-PS/2.
Conector DVI
Su nombre proviene de la interfaz a la que se asocia el conector, Digital Visual Interface, o Interfaz Visual Digital, que se tratará más adelante. Los conectores macho de tipo DVI, al igual que los anteriores, tienen un borde metálico que recubre una serie de pines, colocados en dos grupos: el primero cuenta con 24 pines distribuidos en 3 filas de 8, y el segundo con 5 pines, uno de ellos con forma alargada; cada uno de estos pines está asociado al envío de una determinada señal. La distribución de los mismos da lugar a los diferentes tipos de conector.
Conector HDMI
Su nombre proviene del inglés High-Definition Multimedia Interface, Interfaz Multimedia
de Alta Definición, el cual trataremos más adelante.
Los conectores macho HDMI también tienen un borde metálico. En su interior
se encuentran colocados 19 pines, distribuidos en dos filas de 9 y 10 pines, y cada
uno de ellos envía una determinada señal.
Conector RCA
Su nombre proviene de Radio Corporation of America, y está destinado a la transmisión
de sonido y vídeo.
Los conectores macho de tipo RCA tienen un extremo metálico circular de 8,5
mm de diámetro, que protege un pin central. Aunque con el mismo formato,
hay diferentes tipos de RCA en función de la señal que transmiten por lo que se
utilizan colores para distinguirlos.
de sonido y vídeo.
Los conectores macho de tipo RCA tienen un extremo metálico circular de 8,5
mm de diámetro, que protege un pin central. Aunque con el mismo formato,
hay diferentes tipos de RCA en función de la señal que transmiten por lo que se
utilizan colores para distinguirlos.
Conectores jack
Los conectores Jack están destinados a la transmisión de sonido en formato analógico.
Hay varios tipos de conectores Jack macho, cada uno de los cuales tiene
un diámetro específico: 2,5, 3,5 y 6,35 mm. Todos ellos disponen de una punta
con anillos aislantes; estos anillos dividen el conector en diferentes zonas y cada
una de ellas envía un tipo de señal.
Hay varios tipos de conectores Jack macho, cada uno de los cuales tiene
un diámetro específico: 2,5, 3,5 y 6,35 mm. Todos ellos disponen de una punta
con anillos aislantes; estos anillos dividen el conector en diferentes zonas y cada
una de ellas envía un tipo de señal.
miércoles, 12 de marzo de 2014
DISCO DURO
DISCO DURO
Es un sistema de almacenamiento de información que actualmente constituye el principal soporte utilizado como memoria auxiliar del ordenador. Se coloca en el frontal de la caja en la parte inferior, y ocupa un ancho de 15 cm. En general, un ordenador tiene un disco duro, aunque pueden instalarse varios, algo
que es habitual en servidores.Los discos duros se conectan a la placa base mediante un cable de datos, bien IDE o bien SATA, y a la fuente de alimentación con un conector Molex de 4 pines. La capacidad de un disco duro es tan amplia que puede llegar a alcanzar varios terabytes. Son más costosos que las cintas magnéticas, pero tienen tiempos de acceso menores, por lo que, en general, consultar información en un disco duro es relativamente rápido.Su funcionamiento se basa en la grabación magnética de la información, en circunferencias concéntricas, sobre las superficies de un plato o disco circular recubierto de una capa magnetizable.La disposición de la información en estos discos es la siguiente:
• Platos: cada una de las partes de las que está formado un disco duro. Se considera el propio soporte del disco.
• Pistas: círculos concéntricos colocados alrededor del anillo central del disco, por cada una de las caras.
• Cilindros: pistas concéntricas de cada cara de los platos.Su superposición formaría un cilindro en el disco.
• Sectores: segmentos en que se divide la pista. Cada uno de ellos es la unidad mínima de información dirediccionable (512 bytes) y cada pista se divide en una cantidad determinada de sectores que oscila entre 100 y 300.
• Clúster: grupo de sectores. Su tamaño depende de lacapacidad del disco.Según la disposición de los platos y los cabezales, podemos encontrar diferentestipos de discos duros:
• Discos de cabezas fijas: disponen de una cabeza individual de lectura y escritura por cada pista.
• Paquetes de discos: unidades compuestas por varios platos que giran alrededor de un eje común. Hay una cabeza móvil de lectura y escritura por superficie, y se desplaza radialmente buscando la información.
• Discos cartucho: son unidades con un plato y dos superficies de grabación encerradas en una carcasa con una apertura lateral donde se introducen las cabezas.
• Discos duros Winchester: denominados así por el nombre de su primera empresa fabricante, son los que más se se emplean, y están formados por dos o más platos herméticamente cerrados.
CONEXIONES
Serial ATA o SATA (Serial Advanced Technology Attachment) sustituye a la tradicional Parallel ATA o P-ATA que hasta ahora usaban los dispositivos IDE. Así que esta tecnología la usan tanto discos duros como grabadoras.

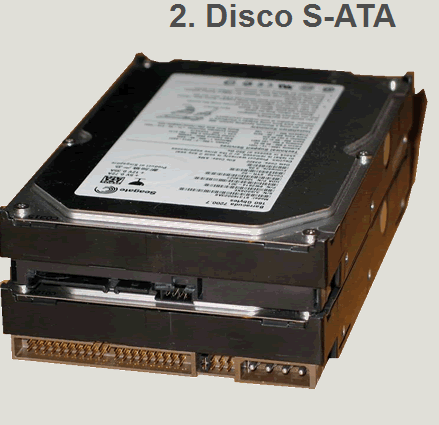

En la imagen se compara el aspecto de los conectores del disco SATA (arriba) con el P-ATA (abajo) .
La trasmisión de datos se hace en modo serie rompiendo así la limitación de velocidad de los anteriores discos ATA debido a la aparición de interferencias entre los hilos de los cables planos.
Cada disco va a un solo conector de la placa base, así que no es necesari configurr el disco como maestro o esclavo.
SATA proporciona mayores velocidades, mejor aprovechamiento cuando hay varios discos, mayor longitud del cable de transmisión de datos y capacidad para conectar discos en caliente (con la computadora encendida).
Resumimos la principales características de SATA
- Velocidades de transferencias de datos superiores a los discos IDE.
- Cables más compactos que facilitan la ventilación interna de los ordenadores.
- Longitud máxima del cable de hasta 2 metros.
- Permiten conexión en caliente.
- Reducción del número de contactos.
martes, 11 de marzo de 2014
LA BIOS
BIOS
No hay que confundir los términos de BIOS y CMOS: La BIOS y la CMOS no son los mismo.
La CMOS (Complementary Metal Oxide Semiconductor) es una porción de 64 bytes encargada almacenar
los valores y ajustes de la BIOS (aquellos que el usuario podrá cambiar). Podemos almacenar datos com por ejemplo, la fecha y la hora, los parámetros que definen nuestro disco duro, la secuencia de arranque o
cambio, la CMOS es una memoria de tipo RAM y los datos que se guardan se pueden alterar pero también se
borrarán en caso de existir algún corte de energía. Para prevenir que se de esta situación, es decir, que se orren
los datos definidos por el usuario, hacemos uso de una pila que alimentará esta memoria siempre que nuestro
ordenador no este en marcha. Antiguamente (ordenadores 286, 386 principalmente) la pila era de tipo
recargable y solía estar soldada diréctamente a la placa; esta pila alimentaba la CMOS con el ordenador
apagado y cuando este se encendía la pila se recargaba. Los actuales ordenadores se han sustituido por pilas de botón de larga duración (4 años aprox.) y que pueden cambiarse con facilidad.
¿Que pasaría en caso de que se gaste la pila? No ocurrirá nada ni se estropeará nada; tan solo tendremos la perdida de un par de minutos en volver a configurar nuestras unidades de disco, la hora y la fecha y otros parámetros menores ya que el resto serán, en la mayoría de los casos, valores prefijados que son perfectamente operativos
La BIOS lógicamente
Cabe señalar que los distintos firmware que se encuentran en los demás periféricos (ej, Lectoras de CD,
DVD etc) también poseen un firmware que al arrancar se comunican con el principal (BIOS) paracomunicar
que es lo que controlan.. Ej. Ciertas placas 3D pueden hacerse pasar previo cambio en hard y su firmware
conmo una plca de mayores prestaciones. UTN – FRSN - Técnicas Digitales III Pág. 3
Lo que hace al iniciar la PC, el microprocesador carga la bios y la ejecuta. La BIOS a su vez dialoga con diferentes firmware de los distintos dispositivos que forman la PC a fin de saber qué son y formar una tabla
meduante la cual se le informa al sistema operativo y a los diferentes programas acerca de la ubicación física
de todo lo que hay en la computadora. La idea de usar un BIOS es que el sistema operativo interactúe con modelo de BIOs Standard de manera tal que pueda funcionar en múltiples configuraciones de PC. De todos
modos mediante drivers y diferentes programas los sistemas operativos recurren menos a la BIOS para
comunicarse con el hardware. Por lo tanto la BIOS no es sólo la fase inicial de arranque, se trata de un
conjunto de utilidades que realizan distintas operaciones, sin el cual el microprocesador no sbría que hacer y
en definitiva los dispositivos conectados no podrían conocerse entre sí.
Los test que realiza la PC al arrancar y que se encuentran en las rutinas de la BIOS se denomina POST,
Power on Self Test, cuyo resultado se presenta en forma de beeps, luego busca el BIOS de la placa de video y
lo ejecuta (así es como apenas se inicia la máquina vemos en pantalla la placa de video que tenemos
instalada). A continuación, muestra su pantalla principal y realiza el conteo de memoria, además de verificar
que la configuración de dispositivos y puertos sea la correcta. Es en este momento que busca otros BIOS ,
como el de la controladoras SCSI y RAID, o de unidades CD , DVD los cuales muestra en pantalla.
Finalmente muestra el cuadro de configuración del equipo y busca algún dispositivo de arranque, para
entregarle el control de la máquina al sistema operativo.
Entrada a la BIOS
Nada más encender nuestro ordenador, la primera pantalla que aparece es generada por la propia
BIOS. en la mayoría de los equipos clones, esta pantalla nos informa de las características de chipset y versión de la BIOS instalada. Debajo de los códigos superiores, nos identificará el tipo de microprocesador se comenzará a chequear la memoria del sistema. En este momento es cuando debemos pulsar una
y bajo este determinada tecla que nos permitirá acceder a los menús de configuración
Lo normal es que también nos aparezca un mensaje que nos avise de qué tecla es la que nos permitirá
entrar al menú mencionado. Generalmente, siempre que nos encontremos ante una BIOS de la empresa AMI o AWARD, la tecla para el acceso es DEL o SUPR. En otro tipo de BIOS, como las PHOENIX, tendremos que presionar la tecla F2. tendremos que presionar la tecla F2.
En las pantallas de configuración modificaremos todo tipo de parámetros que afectarán directamente al
funcionamiento de nuestro hardware, haciendo que éste trabaje de una manera más o menos optimizada. Lo
complicado de todo este asunto es que cada empresa que fabrica BIOS suele tener opciones diferentes de
configuración, acorde con el tipo de placa base en la que se va a instalar. Aquí intentaremos explicar con
detalle todos los parámetros más comunes que podemos encontrar en cualquier tipo de BIOS, aunque
seguro que no podremos explicar todos. Aún así no hay que preocuparse, ya que muchos de estos parámetros no serán cruciales para la configuración de nuestro sistema. En las primeras PC la función de la BIOS era simplemente proveer una interfaz entre el sistema
operativo y el hardware de manera de tener una vía Standard para manejar los dispositivos. En la época del
386 se permitió tocar algunos parámetros del chipset, tales como timings de memoria o asignación de
recursos. Esta es la razón por la cual las actualizaciones de BIOS pueden solucionar algunos inconvenientes
en cuanto a incompatibilidades., e incluso mejorar el rendimiento. Las BIOS más utilizadas son las AWARD.
Teclas para acceder a la BIOS
Al arrancar eLPC , durante el recuento de memoria, aparece en pantalla la palabra Setup(Cuando hayas identificado la tecla para entrar al setup, reinicia el PC y presionala, el setup se abrirá. ) con la tecla para acceder a él. Por lo general es una de estas teclas:- Tecla "Supr",
- Tecla "Del",
- Tecla "F2",
- "Ctrl+Alt+Esc",
- Tecla "F1",
- Tecla "F10",
- "Ctrl+Alt+S",
- ... otras...
La CMOS (Complementary Metal Oxide Semiconductor) es una porción de 64 bytes encargada almacenar
los valores y ajustes de la BIOS (aquellos que el usuario podrá cambiar). Podemos almacenar datos com por ejemplo, la fecha y la hora, los parámetros que definen nuestro disco duro, la secuencia de arranque o
configuración de nuestros puertos.
Como la BIOS es una memoria no volatil (tipo ROM) y que sus datos están guardados y son inalterables; en cambio, la CMOS es una memoria de tipo RAM y los datos que se guardan se pueden alterar pero también se
borrarán en caso de existir algún corte de energía. Para prevenir que se de esta situación, es decir, que se orren
los datos definidos por el usuario, hacemos uso de una pila que alimentará esta memoria siempre que nuestro
ordenador no este en marcha. Antiguamente (ordenadores 286, 386 principalmente) la pila era de tipo
recargable y solía estar soldada diréctamente a la placa; esta pila alimentaba la CMOS con el ordenador
apagado y cuando este se encendía la pila se recargaba. Los actuales ordenadores se han sustituido por pilas de botón de larga duración (4 años aprox.) y que pueden cambiarse con facilidad.
¿Que pasaría en caso de que se gaste la pila? No ocurrirá nada ni se estropeará nada; tan solo tendremos la perdida de un par de minutos en volver a configurar nuestras unidades de disco, la hora y la fecha y otros parámetros menores ya que el resto serán, en la mayoría de los casos, valores prefijados que son perfectamente operativos
La BIOS lógicamente
Cabe señalar que los distintos firmware que se encuentran en los demás periféricos (ej, Lectoras de CD,
DVD etc) también poseen un firmware que al arrancar se comunican con el principal (BIOS) paracomunicar
que es lo que controlan.. Ej. Ciertas placas 3D pueden hacerse pasar previo cambio en hard y su firmware
conmo una plca de mayores prestaciones. UTN – FRSN - Técnicas Digitales III Pág. 3
Lo que hace al iniciar la PC, el microprocesador carga la bios y la ejecuta. La BIOS a su vez dialoga con diferentes firmware de los distintos dispositivos que forman la PC a fin de saber qué son y formar una tabla
meduante la cual se le informa al sistema operativo y a los diferentes programas acerca de la ubicación física
de todo lo que hay en la computadora. La idea de usar un BIOS es que el sistema operativo interactúe con modelo de BIOs Standard de manera tal que pueda funcionar en múltiples configuraciones de PC. De todos
modos mediante drivers y diferentes programas los sistemas operativos recurren menos a la BIOS para
comunicarse con el hardware. Por lo tanto la BIOS no es sólo la fase inicial de arranque, se trata de un
conjunto de utilidades que realizan distintas operaciones, sin el cual el microprocesador no sbría que hacer y
en definitiva los dispositivos conectados no podrían conocerse entre sí.
Los test que realiza la PC al arrancar y que se encuentran en las rutinas de la BIOS se denomina POST,
Power on Self Test, cuyo resultado se presenta en forma de beeps, luego busca el BIOS de la placa de video y
lo ejecuta (así es como apenas se inicia la máquina vemos en pantalla la placa de video que tenemos
instalada). A continuación, muestra su pantalla principal y realiza el conteo de memoria, además de verificar
que la configuración de dispositivos y puertos sea la correcta. Es en este momento que busca otros BIOS ,
como el de la controladoras SCSI y RAID, o de unidades CD , DVD los cuales muestra en pantalla.
Finalmente muestra el cuadro de configuración del equipo y busca algún dispositivo de arranque, para
entregarle el control de la máquina al sistema operativo.
Entrada a la BIOS
Nada más encender nuestro ordenador, la primera pantalla que aparece es generada por la propia
BIOS. en la mayoría de los equipos clones, esta pantalla nos informa de las características de chipset y versión de la BIOS instalada. Debajo de los códigos superiores, nos identificará el tipo de microprocesador se comenzará a chequear la memoria del sistema. En este momento es cuando debemos pulsar una
y bajo este determinada tecla que nos permitirá acceder a los menús de configuración
Lo normal es que también nos aparezca un mensaje que nos avise de qué tecla es la que nos permitirá
entrar al menú mencionado. Generalmente, siempre que nos encontremos ante una BIOS de la empresa AMI o AWARD, la tecla para el acceso es DEL o SUPR. En otro tipo de BIOS, como las PHOENIX, tendremos que presionar la tecla F2. tendremos que presionar la tecla F2.
En las pantallas de configuración modificaremos todo tipo de parámetros que afectarán directamente al
funcionamiento de nuestro hardware, haciendo que éste trabaje de una manera más o menos optimizada. Lo
complicado de todo este asunto es que cada empresa que fabrica BIOS suele tener opciones diferentes de
configuración, acorde con el tipo de placa base en la que se va a instalar. Aquí intentaremos explicar con
detalle todos los parámetros más comunes que podemos encontrar en cualquier tipo de BIOS, aunque
seguro que no podremos explicar todos. Aún así no hay que preocuparse, ya que muchos de estos parámetros no serán cruciales para la configuración de nuestro sistema. En las primeras PC la función de la BIOS era simplemente proveer una interfaz entre el sistema
operativo y el hardware de manera de tener una vía Standard para manejar los dispositivos. En la época del
386 se permitió tocar algunos parámetros del chipset, tales como timings de memoria o asignación de
recursos. Esta es la razón por la cual las actualizaciones de BIOS pueden solucionar algunos inconvenientes
en cuanto a incompatibilidades., e incluso mejorar el rendimiento. Las BIOS más utilizadas son las AWARD.
Configuración del ordenador para arrancar desde el CD/DVD/USB de rescate
Para arrancar el ordenador desde un soporte de rescate (CD/DVD/USB) puede ser necesario cambiar las opciones de arranque en la BIOS(Sistema Básico de entrada y salida).
Los pasos a seguir son los siguientes:
- Reiniciar el equipo.
- Presionar la tecla asociada para acceder al menú de configuración de la BIOS. Normalmente suele ser Delete (Supr) o F2 pero dependiendo del fabricante de la misma también pudiera ser F1, F10, F11, F12.Desplazarse por los distintos menús de la BIOS hasta localizar Advanced BIOS Features (Características avanzadas de la BIOS), dependiendo del fabricante también puede aparecer como Boot dentro del menú mostrado en la parte superior (segunda imagen), o incluso alguna otra opción diferente.
.PNG)
- Salir y guardar los cambios. Esta opción suele realizarse pulsando F10 (Save & Exit Setup) y luego confirmando la operación en el menú de confirmación.
Algunos errores mostrados por la BIOS en pantallaSi funciona la tarjeta de vídeo, a veces las BIOS suelen mostrar determinados errores en el monitor, por lo que no tendremos que averiguar los beep codes. Algunos de estos errores y su posible causa:ErrorInglésBIOS ROM checksum error - System haltedEl código de comprobación (checksum) de la BIOS es incorrecto. Esto indica que el código del chip de la BIOS está corrupto. En este caso es conveniente reemplazar la BIOS (actualización de firmware)CMOS battery failedLa batería CMOS ha dejado de funcionar. Se suele arreglar cambiando la pila (batería) del PCCMOS checksum error - Defaults loadedEl código de comprobación (checksum) de la BIOS es incorrecto, se cargará la configuración por defecto. Se suele arreglar cambiando la pila (batería) del PCCPU at nnnnMuestra la velocidad de la CPUDisplay switch is set incorrectlyEste mensaje indica que el interruptor (normalmente un jumper) está ajustado a un entorno diferente a lo indicado en el programa de instalación. Conviene determinar qué configuración es la correcta, y después apagar el sistema y cambiar el jumper o cambiar la selección de vídeoPress ESC to skip memory testEl usuario puede pulsar Esc para omitir la comprobación de memoriaFloppy disk(s) failNo se ha podido encontrar o inicializar la unidad de disco o controlador de la unidad de disco flexible. Asegúrese de que el controlador está instalado correctamenteHARD DISK initializingAlgunas unidades de disco duro requieren más tiempo para inicializarseHARD DISK INSTALL FAILURENo se ha encontrado o no ha podido inicializarse el controlador de disco duro o la propia unidad. Asegúrese de que el controlador está instalado correctamenteHard disk(s) diagnosis failTras una rutina de diagnóstico de disco, aparecerá este mensaje si uno o más discos duros devolven algún errorKeyboard error or no keyboard presentNo se ha podido inicializar el teclado. Asegúrese de que el teclado está conectado correctamente y no se presiona ninguna tecla durante el inicioKeyboard is locked out - Unlock the keyEste mensaje suele indicar que una o más teclas se han pulsado en el teclado durante los test iniciales
Memory Test:Este mensaje aparece durante una comprobación de memoria completa, mostrando el área de memoria que se está analizandoMemory test failSi se detecta un error durante la comprobación de memoria, se mostrará información adicional sobre el tipo y la ubicación del errorOverride enabled - Defaults loadedSi el sistema no puede arrancar utilizando la configuración actual de la CMOS, la BIOS puede invalidar la configuración actual e iniciar con un conjunto de valores predeterminadosPress TAB to show POST screenEn sistemas OEM se podrá sustituir la pantalla de Phoenix Technologies AwardBIOS con su propio visor. Permite al usuario cambiar entre la pantalla OEM y el POST por defectoPrimary master hard disk failError en el dispotivo maestro (disco duro) del IDE primarioPrimary slave hard disk failError en el dispotivo maestro (disco duro) del IDE secundarioResuming from disk, Press TAB to show POST screenPhoenix Technologies ofrece la posibilidad de guardar en disco para equipos portátiles. Este mensaje puede aparecer cuando el usuario reinicia el sistemaSecondary master hard disk failError en el dispositivo esclavo (disco duro) del IDE primarioSecondary slave hard disk failError en el dispositivo esclavo (disco duro) del IDE secundario
Tambien podemos detectar errores atraves de pitidos que emite el micro interno:Pitidos de la BIOS
Nomenclatura:
• → pitido corto.
- → pitido largo
BIOS Award
Tono continuo Memoria RAM o tarjeta gráfica no reconocidos
Pitidos constantes La placa base recibe una tensión demasiado baja
Tono de sirena La temperatura o la tensión de alimentación de la placa base o el
procesador sondemasiado elevados (defecto en la fuente de alimentación
o en el ventilador)
1 - Memoria RAM defectuosa o mal conectada
1 -, 1 • Placa base defectuosa
1 -, 2 • Tarjeta gráfica defectuosa o mal conectada
1 -, 3 • Teclado o tarjeta gráfica no reconocidos
3 - Teclado no reconocido o placa base defectuosa
1 - agudo, 1 - grave La tensión del procesador es incorrecta
BIOS AMI
Tono continuo Defecto en la fuente de alimentacion
1 • Memoria RAM defectuosa o mal conectada
2 • Memoria RAM defectuosa o mal conectada
2 •, 1 - Tarjeta gráfica mal conectada
2 •, 2 - Tarjeta gráfica o placa base defectuosas
3 • Memoria RAM defectuosa o mal conectada
3 •, 3 -, 3 • Memoria RAM defectuosa o mal conectada
4 • Memoria RAM defectuosa o pila de la placa base agotada
5 • Procesador defectuoso
6 • Placa base defectuosa
7 • Frecuencia de procesador incorrecta o procesador defectuoso
8 • Tarjeta gráfica defectuosa o mal conectada
9 • Placa base defectuosa (fallo de la BIOS)
10 • Placa base defectuosa (fallo de la BIOS)
11 • Placa base defectuosa (fallo de la cache L2)
1 -, 1 • Placa base defectuosa
1 -, 2 • Tarjeta gráfica defectuosa o mal conectada
1 -, 3 • Monitor no reconocido o placa base defectuosa
1 -, 4 • Placa base defectuosa
1 -, 5 • Procesador defectuoso
1 -, 6 • Teclado no reconocido o placa base defectuosa
1 -, 7 • Placa base defectuosa
1 -, 8 • Placa base defectuosa
1 - agudo. 1 - grave Procesador defectuoso
BIOS Phoenix
Tono continuo El procesador está sobrecalentado (el ventilador no funciona)
1 •, 1 •, 3 • BIOS defectuosa o pila de la placa base agotada
1 •, 1 •, 4 • BIOS defectuosa o pila de la placa base agotada
1 •, 2 •, n* • Placa madre defectuosa
1 •, 3 •, 1 • Memoria RAM defectuosa o mal conectada. placa base defectuosa
1 •, 3 •, 2 • Memoria RAM de tipo incorrecto
1 •, 3 •, 3 • Memoria RAM defectuosa o mal conectada
1 •, 3 •, 4 • Memoria RAM defectuosa o mal conectada
1 •, 4 •, n* • Memoria RAM defectuosa o mal conectada
2 •, 1 •, n* • Memoria RAM defectuosa o mal conectada
3 •, 1 •, n* • Placa base defectuosa
3 •, 2 •, 4 • Placa base defectuosa
3 •, 3 •, 4 • Tarjeta gráfica defectuosa
3 •, 4 •, 1 • Tarjeta gráfica defectuosa
3 •, 4 •,2 • Tarjeta gráfica defectuosa o monitor no reconocido
4 •, 2 •, n* • Placa base defectuosa
4 •, 3 •, 1 • Memoria RAM defectuosa o mal conectada, placa base defectuosa
Suscribirse a:
Entradas (Atom)
